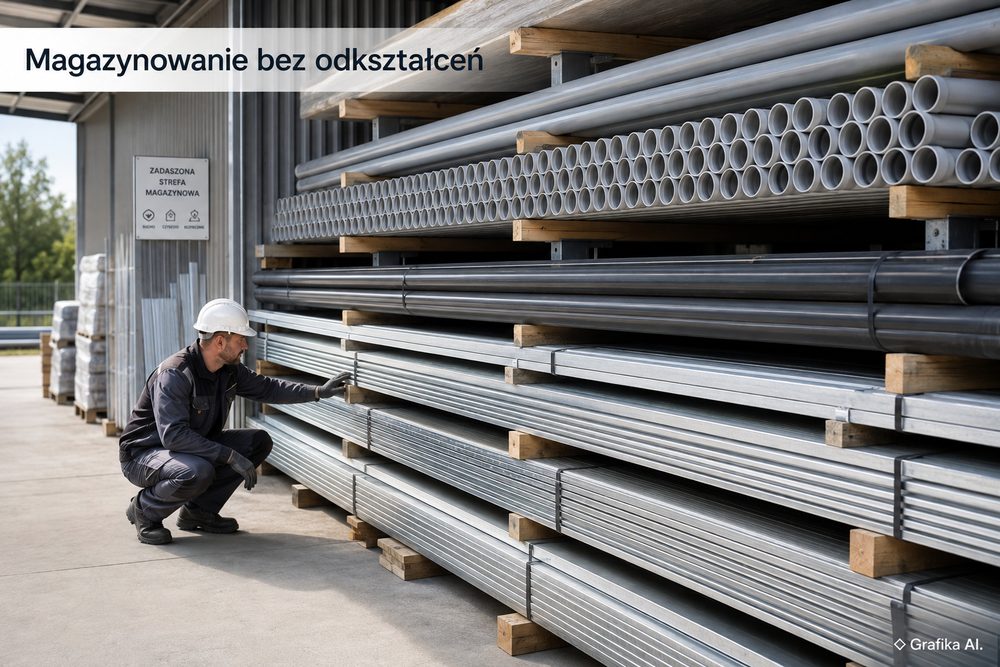

Jak przygotować elementy instalacyjne do magazynowania, aby uniknąć odkształceń przed montażem?

Odkształcona rura albo profil często wygląda na problem montażowy, choć jego źródło znajduje się kilka tygodni wcześniej — na placu składowym, w magazynie albo podczas rozładunku. Kilkumetrowy element pozostawiony na dwóch podporach potrafi ugiąć się pod własnym ciężarem, a tworzywo nagrzane pod ciemną plandeką staje się znacznie bardziej podatne na zmianę kształtu. W praktyce oznacza to później problemy z osiowością, spasowaniem kielichów, wykonaniem szczelnego połączenia albo zachowaniem projektowanego spadku.

Najważniejsza zasada jest prosta: element instalacyjny powinien być magazynowany w warunkach możliwie zbliżonych do tych, dla których producent przewidział jego transport i składowanie. Nie istnieje jedna bezpieczna wysokość stosu, rozstaw podpór czy dopuszczalny czas przechowywania wspólny dla rur PVC-U, PE, PP, profili stalowych, kanałów wentylacyjnych i prefabrykowanych elementów instalacyjnych. Te wartości trzeba sprawdzić w dokumentacji konkretnego systemu. Są jednak błędy, które powtarzają się niezależnie od materiału — i większość z nich da się wyeliminować jeszcze przed przyjęciem dostawy.

Najpierw podłoże i podparcie, dopiero później wysokość stosu

Najczęstszy błąd magazynowy nie polega na tym, że elementy ułożono za wysoko. Zaczyna się wcześniej: pierwszą warstwę położono na nierównym albo zbyt punktowo podpartym podłożu.

Długa rura oparta tylko przy końcach pracuje jak belka. Im większy odstęp między punktami podparcia, tym większe ugięcie jej środkowej części. W przypadku materiałów termoplastycznych dochodzi do tego pełzanie materiału — pod stałym obciążeniem odkształcenie może narastać z czasem, zwłaszcza w podwyższonej temperaturze.

Dlatego przed rozładunkiem trzeba przygotować:

• równe i stabilne podłoże, bez kolein, kamieni oraz miejscowego osiadania,

• belki, przekładki albo stojaki umożliwiające podparcie elementu w kilku punktach,

• zabezpieczenie przed przetaczaniem rur,

• oddzielne pola dla różnych średnic, długości i klas wyrobów,

• miejsce pozwalające zdejmować materiał bez wyciągania go spod innych elementów.

W praktyce znacznie bezpieczniejsze jest zwiększenie liczby podpór niż próba „prostowania” elementu przed montażem. Rozstaw podpór należy brać z instrukcji producenta, ponieważ dopuszczalne wartości zależą od średnicy, grubości ścianki, materiału i temperatury. Rura PE o dużej elastyczności zachowuje się inaczej niż sztywniejsza rura PVC-U, a cienkościenny profil metalowy inaczej niż ciężki prefabrykat.

Podobnie wygląda kwestia wysokości sztaplowania. Spotyka się instrukcje techniczne ograniczające wysokość stosów rur z tworzyw do około 1–1,5 m, ale nie jest to uniwersalny limit dla każdego systemu. Konkretna paleta transportowa może dopuszczać inną konfigurację. Dlatego nadrzędna jest dokumentacja dostawcy.

Szczególnej uwagi wymagają kielichy rur. Jeżeli kolejne warstwy zostaną ułożone tak, że kielich przejmuje ciężar wyższej warstwy, może dojść do lokalnego nacisku i deformacji części odpowiedzialnej później za szczelność połączenia. W wielu systemach rury układa się więc naprzemiennie albo zgodnie z układem przewidzianym w fabrycznym pakiecie.

Nie należy także rozcinać fabrycznych pakietów tylko po to, żeby „lepiej wykorzystać miejsce”. Opakowanie transportowe często stabilizuje elementy i ogranicza ich przemieszczanie. Po jego usunięciu odpowiedzialność za równomierne podparcie przejmuje stojak lub konstrukcja magazynowa.

Temperatura, słońce i sposób przykrycia potrafią odkształcić poprawnie ułożony materiał

Drugi problem pojawia się wtedy, gdy mechanicznie wszystko wygląda poprawnie: podłoże jest równe, podpory ustawione, stos stabilny. Materiał leży jednak kilka tygodni na słońcu.

Dotyczy to przede wszystkim elementów z tworzyw termoplastycznych. Wzrost temperatury zmniejsza ich sztywność, dlatego ten sam sposób podparcia, który nie powoduje widocznego ugięcia w chłodnej hali, może okazać się niewystarczający na otwartym placu w upalny dzień. Dodatkowym problemem jest nierównomierne nagrzewanie. Jedna strona długiego elementu pozostaje nasłoneczniona, druga chłodniejsza, co zwiększa ryzyko zmiany geometrii.

Promieniowanie UV również nie powinno być ignorowane. Dopuszczalny czas ekspozycji zależy od konkretnego materiału, stabilizacji tworzywa i zaleceń producenta. Niektóre instrukcje wymagają osłony przy magazynowaniu trwającym dłużej niż kilka tygodni lub miesięcy.

Tu pojawia się częsty błąd: pracownik przykrywa cały stos ciemną, szczelną plandeką i uznaje sprawę za zamkniętą. Ochrona przed promieniowaniem jest wtedy dobra, ale pod plandeką powstaje przestrzeń o słabej wentylacji, która może się mocno nagrzewać. Dla części wyrobów lepszym rozwiązaniem jest zadaszenie albo osłona pozostawiająca swobodny przepływ powietrza.

W przypadku elementów metalowych problem wygląda trochę inaczej. Sama wyższa temperatura rzadziej powoduje trwałą deformację prawidłowo podpartego profilu, ale pojawiają się inne zagrożenia:

• korozja w miejscach zatrzymywania wody,

• uszkodzenie powłok cynkowych i lakierniczych,

• wgniecenia powstające podczas przekładania ciężkich stosów,

• skręcenie cienkościennych profili przy nierównym podparciu,

• kondensacja wilgoci pod nieprzepuszczalnym przykryciem.

Nie powinno się także mieszać w jednym stosie elementów o wyraźnie różnej sztywności. Lekka rura, profil albo kanał umieszczony pod cięższymi elementami może wyglądać poprawnie podczas przyjęcia materiału, a po miesiącu przechowywania mieć już trwałe miejscowe odkształcenie.

Duże znaczenie ma też temperatura podczas samego przemieszczania. Tworzywa stają się w niskiej temperaturze bardziej podatne na uszkodzenia udarowe, dlatego zimą niewskazane jest zrzucanie rur z samochodu, gwałtowne przeciąganie ich po podłożu czy uderzanie końcówkami o beton.

Kontrola przed odłożeniem do magazynu jest ważniejsza niż kontrola dzień przed montażem

Materiał należy sprawdzić przed umieszczeniem go w stosie, a nie dopiero podczas wydawania na budowę. Po kilku tygodniach trudno rozstrzygnąć, czy wgniecenie powstało w transporcie, podczas rozładunku czy wskutek niewłaściwego magazynowania.

Przy odbiorze długich elementów instalacyjnych dobrze działa prosta procedura:

1. sprawdzić zgodność ilości, średnic, długości oraz klas materiałowych z dokumentem dostawy,

2. obejrzeć końce, kielichy, gwinty, kołnierze i powierzchnie uszczelniające,

3. skontrolować element na całej długości pod kątem wygięcia, spłaszczenia, skręcenia i wgnieceń,

4. oddzielić wyroby uszkodzone lub budzące wątpliwości,

5. zrobić zdjęcia uszkodzeń przed rozładunkiem albo bezpośrednio po nim,

6. oznaczyć partię i miejsce jej składowania.

Przy rurach szczególnie niebezpieczna jest owalizacja przekroju. Niewielkie wizualnie spłaszczenie może utrudniać wejście rury do kielicha, prawidłowe ułożenie uszczelki albo wykonanie połączenia mechanicznego. Dopuszczalnych odchyłek nie należy oceniać „na oko” — trzeba odnieść średnicę i owalność do dokumentacji technicznej konkretnego produktu.

Nie każdy zdeformowany element trzeba automatycznie wyrzucać, ale nie wolno również samodzielnie zakładać, że „po montażu się wyprostuje”. W przypadku wyrobów długo magazynowanych lub wyraźnie odkształconych właściwą decyzją jest weryfikacja u producenta lub dostawcy, szczególnie gdy element pracuje później w instalacji ciśnieniowej, gazowej, technologicznej albo w systemie wymagającym kontrolowanej szczelności.

Osobny problem stanowi logistyka magazynu. Rury posegregowane wyłącznie według średnicy szybko zaczynają się mieszać, jeśli występują w kilku klasach ciśnienia, sztywności obwodowej albo różnych materiałach. Oznaczenie pola magazynowego powinno więc obejmować przynajmniej materiał, wymiar, klasę oraz partię dostawy. Ogranicza to przekładanie stosów, a właśnie podczas niepotrzebnego przekładania najczęściej pojawiają się rysy, wgniecenia i miejscowe przeciążenia.

Jeżeli trzeba poprawić tylko jeden element organizacji magazynu, należy zacząć od wydzielenia miejsc, w których długie elementy mają pełne, stabilne podparcie. Stos położony „tymczasowo” na dwóch drewnianych klockach bardzo łatwo zostaje w tym miejscu do dnia montażu.

Więcej informacji na: https://plasmet.bochnia.pl

FAQ – magazynowanie elementów instalacyjnych bez odkształceń

Czy rury z tworzywa można składować bezpośrednio na ziemi?
Nie powinno się tego robić na nierównym, kamienistym lub grząskim podłożu. Bezpieczniejsze są przygotowane podpory, belki albo fabryczne palety zapewniające stabilność i rozłożenie obciążenia. Szczegółowy sposób podparcia trzeba dobrać do instrukcji producenta.

Czy rury można zostawić na kilka miesięcy na zewnątrz?
Takie magazynowanie jest możliwe dla wielu systemów, ale warunki zależą od tworzywa i producenta. Trzeba sprawdzić odporność na UV, sposób przykrywania i dopuszczalny okres ekspozycji. Samo przykrycie szczelną plandeką nie zawsze jest dobrym rozwiązaniem, ponieważ może powodować silne nagrzewanie stosu.

Czy lekko wygiętą rurę można wyprostować przed montażem?
Nie należy robić tego automatycznie. Najpierw trzeba ustalić przyczynę i skalę odkształcenia oraz porównać ją z wymaganiami producenta. Rura mająca trwałe odkształcenie, owalizację albo uszkodzenie kielicha może nie zapewnić poprawnego połączenia.

Co jest groźniejsze: za wysoki stos czy zbyt mała liczba podpór?
Oba błędy są istotne, ale przy długich elementach jako pierwszy należy usunąć brak równomiernego podparcia. Nawet stos składający się z jednej warstwy może doprowadzić do wygięcia rur lub profili, jeśli elementy przez dłuższy czas wiszą pomiędzy zbyt odległymi podporami.

Czy można układać cięższe elementy na lżejszych, jeśli stos jest niski?
Nie jest to dobra praktyka. Miejscowy nacisk może spowodować wgniecenie albo zmianę przekroju, mimo że cały stos ma niewielką wysokość. Elementy powinny być segregowane według typu, wymiaru i sztywności.

Co trzeba sprawdzić bezpośrednio przed montażem?
Najpierw geometrię elementu i stan miejsc połączeń: prostoliniowość, przekrój, kielichy, kołnierze, gwinty, uszczelki oraz powierzchnie współpracujące. Dopiero później warto sprawdzać drobne zabrudzenia czy estetykę powierzchni.

Pierwsza decyzja powinna więc dotyczyć nie samego materiału, lecz miejsca, w którym ma zostać odłożony: sprawdź podłoże, liczbę podpór i sposób przenoszenia obciążenia jeszcze przed rozładunkiem pierwszej palety. Jeżeli obecnie rury albo profile leżą na dwóch przypadkowych klockach, usuń właśnie ten błąd w pierwszej kolejności. Późniejsze osłony przeciwsłoneczne, znakowanie partii i kontrola temperatury nie naprawią elementu, który przez kilka tygodni uginał się pod własnym ciężarem.
