Bramy przemysłowe w halach i magazynach: jak dobrać konstrukcję do sposobu pracy

Brama w hali lub magazynie powinna być dobierana do rzeczywistego sposobu pracy konkretnego otworu, a nie do samego wymiaru wjazdu czy ceny urządzenia. Innej konstrukcji potrzebuje rzadko otwierana brama w ogrzewanym magazynie, innej przejazd dla wózków widłowych pracujący przez całą zmianę, a jeszcze innej dok, przez który regularnie odbywa się załadunek ciężarówek.

Najdroższe błędy pojawiają się wtedy, gdy ten etap zostaje pominięty. Brama działa, ale otwiera się zbyt wolno, powoduje kolejki przy wjeździe, wypuszcza dużo ciepła albo wymaga zbyt częstych napraw. Dlatego przed wyborem konstrukcji trzeba ustalić przede wszystkim intensywność ruchu, warunki termiczne, dostępne miejsce pod stropem, sposób sterowania oraz konsekwencje ewentualnego przestoju. Dopiero później ma sens porównywanie konkretnych modeli.

Typ bramy trzeba dopasować do ruchu i konstrukcji hali

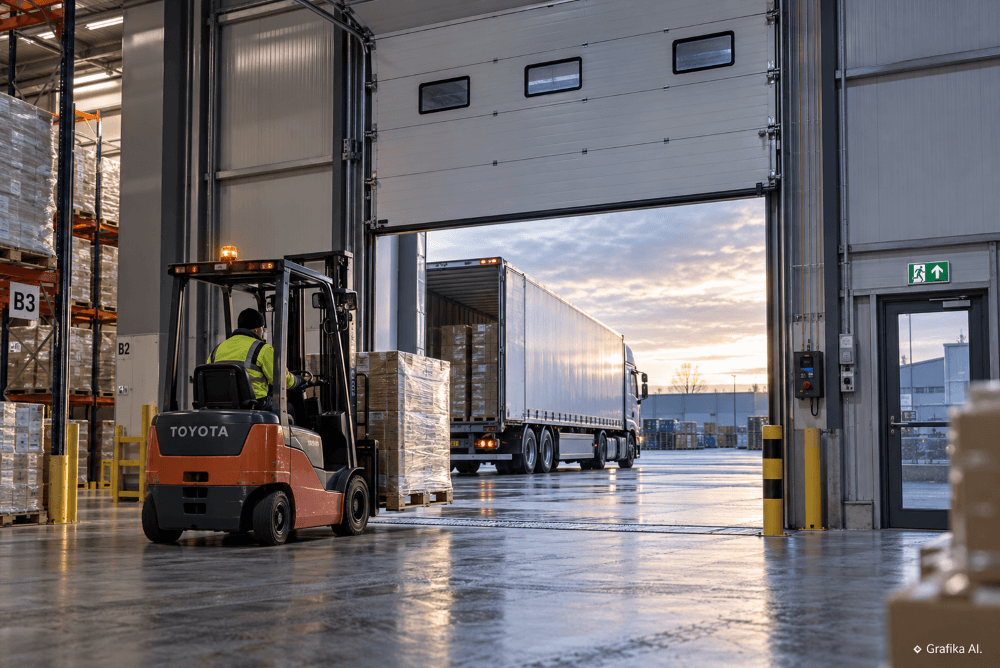

Brama segmentowa jest naturalnym wyborem tam, gdzie ważna jest izolacyjność i nie ma potrzeby bardzo szybkiego otwierania. Skrzydło składa się z połączonych paneli przesuwanych po prowadnicach, najczęściej pod strop. Panele z rdzeniem izolacyjnym ograniczają straty ciepła, dlatego takie rozwiązanie dobrze pasuje do ogrzewanych magazynów, hal produkcyjnych i zapleczy logistycznych.

Trzeba jednak wcześniej sprawdzić przestrzeń nad otworem. Prowadnice, wał, sprężyny i napęd konkurują tam z instalacją elektryczną, wentylacją, tryskaczami, konstrukcją dachu czy suwnicą. Dobieranie prowadzenia dopiero podczas montażu zwykle kończy się kompromisem, którego można było uniknąć na etapie pomiaru.

Brama rolowana zajmuje mniej miejsca pod stropem, ponieważ jej pancerz nawija się na wał nad otworem. Ma sens między innymi tam, gdzie przestrzeń nad przejazdem jest ograniczona albo przebieg instalacji uniemożliwia zastosowanie typowego prowadzenia bramy segmentowej.

Jej słabszą stroną może być izolacyjność oraz sposób zachowania pancerza przy intensywnej eksploatacji. Nie powinno się więc automatycznie wybierać bramy rolowanej tylko dlatego, że konstrukcyjnie łatwo mieści się nad otworem. Jeśli przejazd prowadzi bezpośrednio z ogrzewanej hali na zewnątrz, parametry całej zamkniętej bramy i jej uszczelnienia są ważniejsze niż wygoda montażu.

Jeszcze inne zadanie ma brama szybkobieżna. W jej przypadku chodzi przede wszystkim o ograniczenie czasu, przez jaki przejazd pozostaje otwarty. Takie konstrukcje są szczególnie przydatne:

• między strefami magazynu lub produkcji,

• na trasach intensywnie używanych przez wózki,

• przy rozdzielaniu pomieszczeń o różnych warunkach,

• jako dodatkowa przegroda współpracująca z bramą zewnętrzną.

Nie należy traktować bramy szybkobieżnej jako prostego zamiennika każdej bramy zewnętrznej. Jej materiał, odporność na wiatr, bezpieczeństwo użytkowania i parametry cieplne trzeba oceniać dla konkretnej konstrukcji. W wielu obiektach lepszy efekt daje połączenie dwóch rozwiązań: solidnej bramy zewnętrznej oraz szybkiej przegrody obsługującej codzienny ruch wewnętrzny.

Liczbę otwarć, sterowanie i bezpieczeństwo ustala się przed wyborem napędu

Najczęściej pomijanym parametrem jest rzeczywista intensywność pracy bramy. Nie wystarczy stwierdzenie, że magazyn działa na jedną albo kilka zmian. Trzeba policzyć, co naprawdę dzieje się przy konkretnym przejeździe.

Do bilansu należy włączyć między innymi:

• przyjazdy i wyjazdy samochodów,

• przejazdy wózków widłowych,

• transport wewnętrzny między częściami zakładu,

• otwarcia związane z dostawami i odbiorami,

• ruch techniczny i serwisowy.

Dopiero takie dane można zestawić z dokumentacją producenta dotyczącą dopuszczalnej intensywności pracy napędu, trwałości elementów oraz warunków serwisowych. Nie należy wpisywać orientacyjnej liczby cykli „na zapas” ani przenosić parametrów z jednego modelu na drugi. Konstrukcje różnią się napędami, sprężynami, prowadzeniem, masą skrzydła i przeznaczeniem.

Przy intensywnym ruchu oszczędność na napędzie bywa szczególnie pozorna. Jeśli brama stanie w głównym ciągu logistycznym, problemem nie jest wyłącznie koszt naprawy. Zablokowany przejazd może zatrzymać dostawę, załadunek albo transport między strefami produkcji.

Równie ważny jest sposób otwierania. Ręczne podchodzenie do przycisku przy przejeździe używanym przez wózki szybko staje się wąskim gardłem. W zależności od organizacji ruchu można rozważyć piloty, sterowanie radiowe, czujniki, pętle indukcyjne, radary albo integrację z automatyką obiektu.

Automatyzacja nie może jednak otwierać bramy przy każdym przypadkowym ruchu w pobliżu. Źle ustawiony czujnik potrafi powodować niepotrzebne cykle i pozostawiać otwór otwarty dłużej, niż wymaga tego transport.

Osobno trzeba potraktować bezpieczeństwo ludzi i pojazdów. Brama powinna mieć zabezpieczenia odpowiednie do swojej konstrukcji i sposobu użytkowania. W praktyce sprawdza się między innymi działanie zabezpieczenia krawędzi zamykającej, fotokomórek oraz elementów chroniących przed niekontrolowanym opadnięciem skrzydła, jeśli dana konstrukcja ich wymaga.

Jeżeli obok regularnego ruchu wózków przez tę samą bramę przechodzą pracownicy, lepszym rozwiązaniem jest najczęściej oddzielenie ruchu pieszego. Przechodzenie ludzi przez intensywnie używany otwór transportowy nie powinno być domyślnym sposobem komunikacji tylko dlatego, że wykonanie osobnego przejścia jest bardziej kłopotliwe.

Największe straty powoduje często otwarta brama, a nie sam panel

W ogrzewanej hali łatwo skoncentrować się na grubości panelu i współczynnikach izolacyjności, pomijając sposób eksploatacji. Tymczasem nawet dobrze izolowana brama nie pomoże, jeśli przez dużą część zmiany pozostaje otwarta albo nie domyka się prawidłowo przy posadzce.

Dlatego trzeba sprawdzić nie tylko samą konstrukcję, ale również:

• uszczelnienie dolnej krawędzi,

• uszczelnienia boczne i górne,

• równość posadzki,

• poprawne położenie bramy po zamknięciu,

• czas pozostawania otworu w pozycji otwartej,

• sposób uruchamiania i automatycznego zamykania.

W praktyce szczególnie problematyczna bywa posadzka. Nierówność dokładnie pod linią zamknięcia może pozostawić szczelinę mimo sprawnej bramy. W takiej sytuacji wymiana paneli na konstrukcję o lepszych parametrach cieplnych nie usuwa głównej przyczyny straty.

Przy dokach przeładunkowych trzeba dodatkowo spojrzeć na połączenie samochodu z budynkiem. Uszczelnienie dokowe ogranicza przestrzeń między naczepą a otworem, ale musi być dopasowane do pojazdów rzeczywiście obsługiwanych w danym magazynie. Zbyt duże zróżnicowanie floty może wymagać innej konstrukcji niż przy powtarzalnych dostawach podobnymi zestawami.

W obiektach z dużym ruchem skuteczniejszym rozwiązaniem niż dalsze poprawianie izolacyjności głównej bramy może być skrócenie czasu jej otwarcia albo stworzenie drugiej bariery. Stosuje się między innymi bramy szybkobieżne, przedsionki czy odpowiednio dobrane systemy ograniczające wymianę powietrza.

Nie można też pomijać serwisu. Brama przemysłowa nie pracuje w warunkach laboratoryjnych. Rolki się zużywają, uszczelki mogą zostać uszkodzone, elementy mechaniczne wymagają kontroli, a urządzenia zabezpieczające muszą faktycznie działać.

Przed zakupem trzeba więc sprawdzić nie tylko cenę urządzenia, ale również dostępność lokalnego serwisu, typowych części zamiennych i procedurę obsługi awarii. Jeśli przez jeden otwór przechodzi większość dostaw zakładu, czas reakcji serwisowej ma znacznie większe znaczenie niż niewielka różnica w cenie ofertowej.

Dobrym standardem organizacyjnym jest prowadzenie dokumentacji przeglądów i usterek. Dzięki temu można wychwycić elementy, które regularnie wymagają regulacji lub wymiany, zamiast czekać na zatrzymanie bramy podczas pracy. Zakres i częstotliwość kontroli należy ustalać zgodnie z dokumentacją producenta, wymaganiami dotyczącymi konkretnego urządzenia i warunkami jego użytkowania.

FAQ

Czy brama segmentowa zawsze jest najlepsza do ogrzewanej hali?
Nie. Dobra izolacyjność przemawia za bramą segmentową, ale trzeba jeszcze uwzględnić częstotliwość otwierania, czas pozostawania przejazdu otwartym, miejsce pod stropem i organizację ruchu. Przy bardzo intensywnych przejazdach korzystne może być zastosowanie dodatkowej bramy szybkobieżnej.

Czy przed zamówieniem trzeba policzyć liczbę otwarć bramy?
Tak. To jeden z pierwszych parametrów, które powinny trafić do dostawcy. Na jego podstawie dobiera się konstrukcję i napęd do faktycznej intensywności pracy. Dopuszczalne wartości należy sprawdzać w dokumentacji konkretnego produktu.

Co sprawdzić, jeśli przez zamkniętą bramę wyraźnie ciągnie zimne powietrze?
Najpierw dolne i boczne uszczelnienia, położenie skrzydła po zamknięciu oraz równość posadzki. Wymiana całej bramy nie ma sensu, dopóki nie wiadomo, gdzie faktycznie powstaje nieszczelność.

Czy wózki widłowe i piesi mogą korzystać z tego samego otworu?
Sam fakt, że jest to technicznie możliwe, nie oznacza, że jest to dobra organizacja ruchu. Przy regularnym ruchu pojazdów warto rozdzielić komunikację pieszą i transportową oraz ocenić wymagane zabezpieczenia dla konkretnego stanowiska.

Co jest ważniejsze przy zakupie: cena bramy czy serwis?
Jeżeli awaria może zatrzymać logistykę lub produkcję, dostępność serwisu i części powinna być jednym z głównych kryteriów wyboru. Tańsza brama nie daje realnej oszczędności, jeśli po uszkodzeniu główny przejazd pozostaje długo wyłączony.

Dobór zacznij więc nie od katalogu producenta, ale od jednego dnia obserwacji konkretnego przejazdu. Policz otwarcia, sprawdź kto i czym przez niego przejeżdża, zmierz dostępne miejsce nad otworem, oceń temperaturę po obu stronach i ustal, co stanie się z pracą zakładu w razie awarii. Dopiero z tym zestawem informacji porównuj bramę segmentową, rolowaną i szybkobieżną. Najpierw usuń błąd polegający na dobieraniu konstrukcji do ceny zakupu. W hali przemysłowej właściwym punktem wyjścia jest zawsze sposób pracy otworu.
